Segui questi 4 semplici passaggi per connessioni sicure e precise-associate a indicazioni visive per evitare errori comuni:
Passaggio 1:Preparare il paziente e l'attrezzatura
Innanzitutto, garantire un contatto affidabile del segnale e la disponibilità del dispositivo:
Preparazione della pelle: Pulire i siti degli elettrodi con etanolo al 75%; radere i peli se necessario e abradere delicatamente lo strato corneo (con un tampone per la preparazione della pelle) per migliorare la conduttività. Asciugare completamente la pelle per evitare interferenze del segnale.
Controlla l'ingranaggio: Verificare che il cavo ECG con le derivazioni non sia danneggiato (nessun filo sfilacciato o pin piegati) e che gli elettrodi non siano scaduti.
Passaggio 2: collegare i cavi agli elettrodi
Abbinare i cavi agli elettrodiPrimaattaccarsi al paziente (evita difficoltà di riposizionamento):

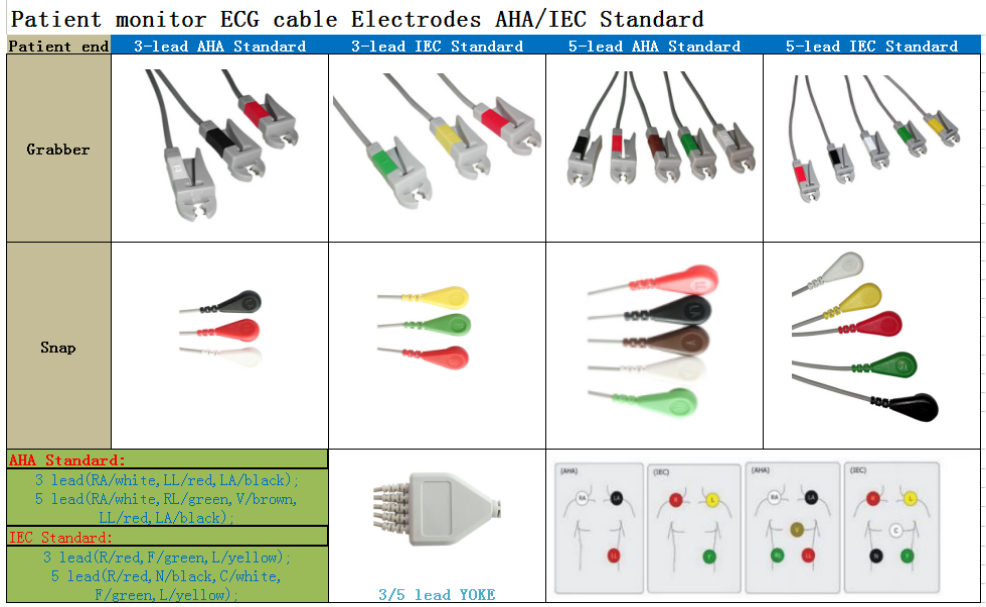

La maggior parte dei cavi segue i codici colore AHA/IEC (ad esempio, configurazione a 5 conduttori: Bianco=RA, Nero=LA, Rosso=LL, Verde=RL, Marrone=V) .
Aggancia o aggancia ciascun filo conduttore all'elettrodo corrispondente (assicurati che sia ben aderente-le connessioni allentate causano allarmi "conduttori staccati").
Passaggio 3: collegare gli elettrodi al paziente
Posiziona gli elettrodi su punti di riferimento standard per un tracciato ECG accurato:
Derivazioni degli arti: RA (spalla destra sotto la clavicola), LA (spalla sinistra sotto la clavicola), RL (anca destra), LL (anca sinistra).
Cavo toracico (V): Per i cavi a 5 derivazioni, posizionare la derivazione marrone nel 4°-5° spazio intercostale (secondo le linee guida del monitor) .
Premere con decisione attorno al bordo di ciascun elettrodo (non al centro) per sigillare l'adesione.
Passaggio 4: collegare il cavo al monitor paziente
Fissare il cavo al monitor per una trasmissione stabile dei dati:
Individuare la porta "ECG" dedicata del monitor (contrassegnata con l'icona di un cuore/derivazione). Allineare la tacca del connettore con la chiave della porta (previene danni da disallineamento) .
Spingi il connettore finché non scatta-non tirare mai il cavo per scollegarlo in seguito (afferra invece il connettore) .
Verificare che il monitor riconosca il cavo: il messaggio "Derivazione collegata" o la forma d'onda ECG in scorrimento confermano l'esito positivo.
Suggerimento professionale per la risoluzione dei problemi
Se non viene visualizzata alcuna forma d'onda: verificare la presenza di collegamenti allentati, -preparare nuovamente la pelle se gli elettrodi si sollevano o cambiare l'impostazione delle derivazioni del monitor (3 derivazioni o. 5-derivazioni) in modo che corrispondano al cavo . Tenere il cavo lontano dagli strumenti elettrochirurgici per evitare interferenze.
