La serie B LH-FGG/EGG con chiave standard
La caratteristica di queste serie di connettori è un sistema di calettamento che consente una maggiore densità di contatti e previene tutti gli errori di allineamento. Le varie alternative di codifica impediscono l'accoppiamento incrociato indesiderato di connettori altrimenti simili. È inoltre possibile utilizzare contatti a crimpare per ridurre i tempi di assemblaggio dei cavi. Queste serie di connettori, includono la gamma 0da B a 5B, nonché 00 multipolare e 2G (versione ridotta della serie 2B), sono disponibili anche alcuni modelli a tenuta di vuoto.
Per le applicazioni che richiedono un bloccaggio Push-Pull rapido e sicuro, la serie B JH-EGG fornisce un connettore multipolare circolare flessibile, utile, robusto e affidabile.
Il sistema di autobloccaggio consente di accoppiare il connettore semplicemente spingendo assialmente la spina nella presa.
Una volta agganciato saldamente, il collegamento non può essere interrotto tirando il cavo o qualsiasi altro componente diverso dal manicotto di rilascio esterno.
Il che lo rende una scelta ideale per processi di produzione e test di semiconduttori, test e misurazioni, strumentazione, dispositivi medici, ricerca e applicazioni audio/video.
CARATTERISTICHE PRINCIPALI:
I connettori della serie B forniscono le seguenti caratteristiche principali:
– sicurezza dell'autoritenuta Push-Pull – contatti multipolari di tipo da 2 a 64
– contatti a saldare, a crimpare o stampati (dritti oa gomito) – elevata densità di imballaggio per risparmiare spazio
– Schermatura a 360 gradi per una schermatura EMC completa. – sistema di chiavi (chiave «G» standard)
– più opzioni chiave per evitare l'accoppiamento incrociato di connettori simili per l'allineamento del connettore
Sezione della parte che mostra i componenti interni
| NO. |
Presa fissa |
Spina dritta |
| 1. |
guscio esterno |
guscio esterno |
|
2. |
corona di messa a terra |
manicotto di chiusura |
| 3. |
anello di ritenzione |
dado a pinza |
|
4. |
dado esagonale |
porta inserto diviso |
| 5. |
rondella di bloccaggio |
isolante |
| 6. |
isolante |
contatto maschile |
| 7. |
contatto femminile |
colletta |
Caratteristiche tecniche
Meccanica e climatica
Caratteristiche Valore Standard
Endurance >5000 cicli IEC 60512-5 test 9a
Umidità fino al 95 percento a 60 gradi C
Intervallo di temperatura - 55 gradi C, più 250 gradi C
Resistenza alle vibrazioni 10-2000 Hz, 15 g IEC 60512-4 test 6d
Resistenza agli urti Resistenza agli urti Test IEC 60512-4 6c
Test di corrosione in nebbia salina > 144h Test 60512-6 IEC 11f
Indice di protezione (accoppiato) IP50 IEC 60529
Categoria climatica 55/175/21 IEC 60068-1
Elettrico
Caratteristiche Valore Standard
Schermatura at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
I vari test sono stati eseguiti con coppie di connettori JH-FGG e JH-EGG, con guscio in ottone cromato e isolatore in PEEK.
Presa fissa femmina serie JH-EGG B
JH-UOVO Presa fissa, fissaggio a dado, chiave (G) o chiavi (A…M e R)
| Riferimento | Dimensioni (mm) | |||||||||
| Modello | Serie | A | B | e | E | L | M | N | S1 | S3 |
| JH-UOVO | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-UOVO | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-UOVO | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-UOVO | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-UOVO | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-UOVO | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-UOVO | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Dettagli

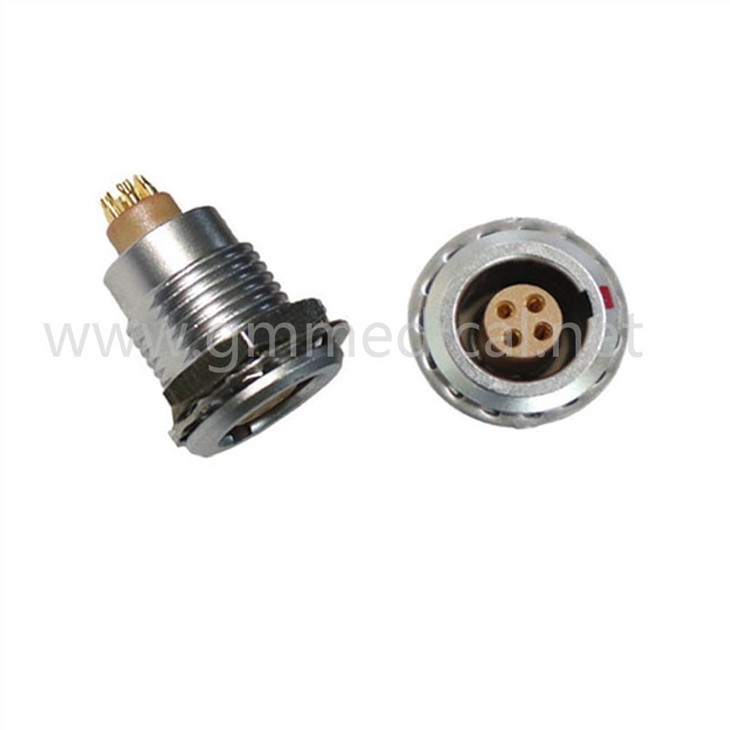

Nome del prodotto: presa fissa per connettore multipolare autobloccante push-pull
Origine: Cina Marca: Greatmade Tipo: push pull circolare
Ambiente:Interno Genere:Femmina/Maschio Trattamento superficie:Perla cromata
Pin: da 2 a 16 pin Grado IP: IP50 Tipo di contatto: a saldare
Trattamento dei contatti: placcato in oro Resistenza: oltre 5000 volte push-pull Materia dell'alloggiamento: ottone cromato
Materiale isolante:PPS Applicazione:Automotive/Comunicazione/Industria/Display a LED
Confezione
1 connettore PCS in un sacchetto di PE
50-100 connettori PCS in una piccola scatola/cartone animato
- Porto: Shenzhen, Cina
- Tempi di consegna:
-
Quantità (pezzi) 1 - 200 201 - 500 >500 Tempo di consegna (giorni) 5 7 Da negoziare
FAQ
Q1: Come funziona un connettore push pull?
I connettori push-pull impediscono con successo disconnessioni accidentali grazie all'uso di un robusto meccanismo di autobloccaggio che consente di accoppiare il connettore spingendo la spina nella presa. Tuttavia, la connessione non può essere interrotta semplicemente tirandola.
Q2: puoi produrre ordini di prodotti personalizzati? Ordini OEM o ODM?
Sicuro. Con l'esperienza di produzione OEM e ODM, siamo in grado di fornirti soluzioni di connettori personalizzati one-stop.
Q3: fornite un campione gratuito?
No, e devi pagare le spese di spedizione.
Q4: Come trasporti le merci?
Come nostra richiesta di clentele, può avvenire tramite trasporto aereo / marittimo / consegna espressa (DHL / UPS / FEDEX, ad es.).
